　　【三牛仪表】创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——超声波水表。该专利由天津市金凤科技发展有限公司申请，并于2018年5月11日获得授权公告。

　　内容说明

　　本发明涉及水表装置领域，尤其涉及一种超声波水表。

　　发明背景

　　随着智能卡技术的不断推广，非接触式智能卡以其方便、安全等特性己经被广泛应用在公交、出租车、如油等小额付费的应用场合。在水表与智能卡读卡机合一的智能化水费收费应用中，用户在智能卡中预先存放一定数额的钱款，付费时用户只需要使用智能卡，与水表合一的读卡机根据水表提供的水资源使用数据，从智能卡内存放的钱款中扣除相应数额，就完成了水费的缴付过程。

　　目前超声波水表的球阀都是侧面安装，如中国专利公开了一种不锈钢超声波阀控水表检测管段，201710756506 .9。在侧面将球阀放入到管段内，再通过一小段管端拧紧，这种结构的缺点是，工人在装配时非常不便，需要先放入球阀，再将球阀摆正后与螺杆固定，最后拧入管段，不便于操作，费时费力。再如中国专利公开的一种稳定度高、始动小的超声波水表管路结构，专利号2014200084430，这种方式的缺点是，如果换能器的安装孔距离水表的两端较远的情况下，这种安装方式安装起来非常困难，另一种方式是从换能器安装孔的位置向下设置一个沉孔，沉孔内安装一个支架，如中国专利公开的一种超声波水表，专利号：2014208693206，这种结构需要转动支架，不断的调节反射片的角度，安装速度也非常的慢。

　　发明内容

　　本发明的目的在于克服上述技术的不足，提供一种超声波水表，便于装配和拆卸，降低后续成本。

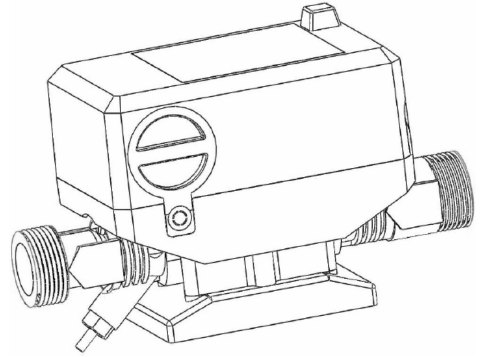

图为本发明结构示意图

　　本发明为实现上述目的，所采取的技术方案为：一种超声波水表，其特征在于：包括水表本体、阀体、阀底座、阀球、左固定座、右固定座以及反射片；在水表本体的两侧分别设有换能器安装孔，换能器安装孔的侧壁上对应设有两个T形安装槽，反射片的两侧分别固定有T形连接耳，反射片与T形连接耳一体成型，T形连接耳与T形安装槽配合，换能器压在T形连接耳的上部将其固定在换能器安装孔内，通过压片将换能器与超声波管段固定在一起，阀体安装在水表本体上，阀体带有与水表本体连通的阀腔，在阀体底部设有入口，左固定座和右固定座上都带有通孔，通孔的直径小于阀球的外径，左固定座上带有销轴，右固定座上带有与销轴配合的轴套，阀球置于左、右固定座之间，销轴插入到轴套内共同从入口装入到阀腔内，阀底座与入口通过螺栓连接将阀球和左、右固定座密封在阀腔内。

　　相对于现有技术，本装置更改了传统阀球的安装方式，在水表本体的中部一体铸造成型一个阀体，阀体带有阀腔，可以阀球，本装置先将阀球通过左、右固定座固定后再一同放入到阀腔内底部有阀底座螺栓固定。通过本装置可以快速的安装阀球，整体结构紧凑美观，工人装配效率大大提高。将传统的换能器安装孔内对应的两个侧壁上铣出两个T形安装槽，用于装配T形连接耳，反射片的两侧一体成型两个T形连接耳，体积非常小，占很小的空间，可以从T形安装槽上部滑入，不用进行二次调整，非常便于安装，大大提高了工作效率。
